Marienglasleuchte
Eine Marienglasleuchte


Eine RGB-Leuchte für einen Gipskristall (Marienglas):

Direktsprung zu Kapiteln Motivation und Zielsetzung
Funktionsbeschreibung
Umsetzung und Realisierung
Stücklisten
Schaltpläne
Bestückpläne
PCB's
Software
Dokumentation und Daten
Mitgeltende Unterlagen und Sonstiges
Direktsprung zu Kapiteln
Direktsprung zu Kapiteln


Link an das Ende


Motivation und Zielsetzung

Elektronik mit Gips-Kristall
Elektronik mit Gips-Kristall

Im Herbst 2010 waren wir ich mit meiner Tochter wie jedes Jahr wieder zu Besuch in Thüringen. Das schlechte Wetter veranlasste uns dazu, die Marienglashöhle in Friedrichsroda zu besuchen. Sie ist keine Naturhöhle sondern ein durch Bergbau entstandener Hohlraum. 1784 entdeckte man dort die größten Gipskristalldrusen Europas. Mit einem Durchmesser von etwa zehn Metern war sie fast vollständig mit farblosen und durchsichtigen Giprskristallen gefüt welches Marienglas genannt wird. Daher auch der Name für die RGB-Leuchte in diesem Projekt.

Im Tourismus-Shop des Schaubergwerks gibt es diese Gipskristalle zum kaufen und meine Tochter wollte natürlich ein solch schönes Stück für Zuhause haben. Nun war es mit dem Stein alleine nicht getan sondern er sollte auch noch leuchten. So kam mir die Idee, mittels ATmega Controller eine RGB-LED über PWM zum Leuchten zu bringen.

So entstand dieses kleine und knappe Projekt zur Freude meiner Tochter Daniela.

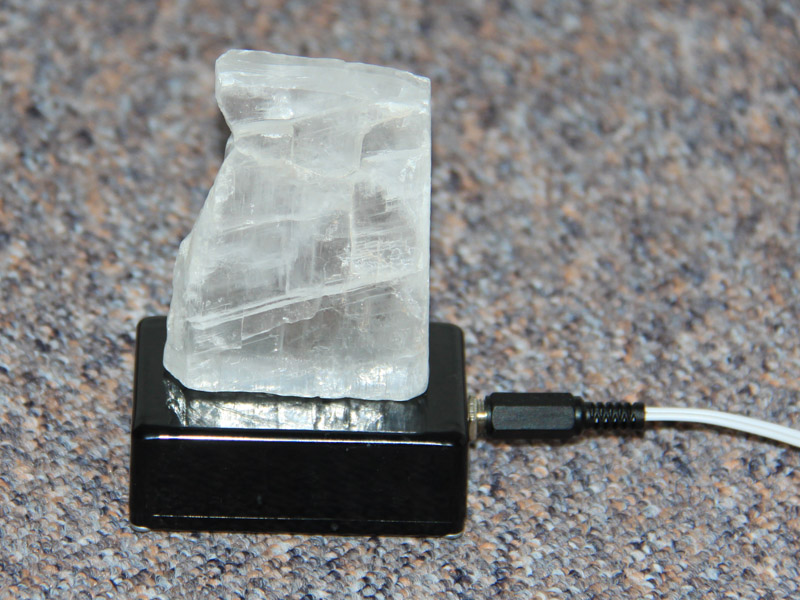

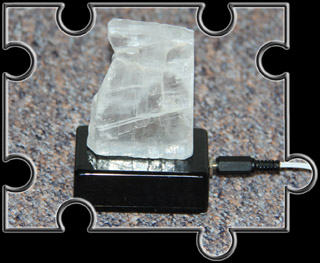

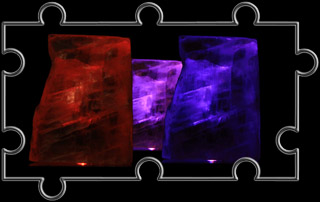

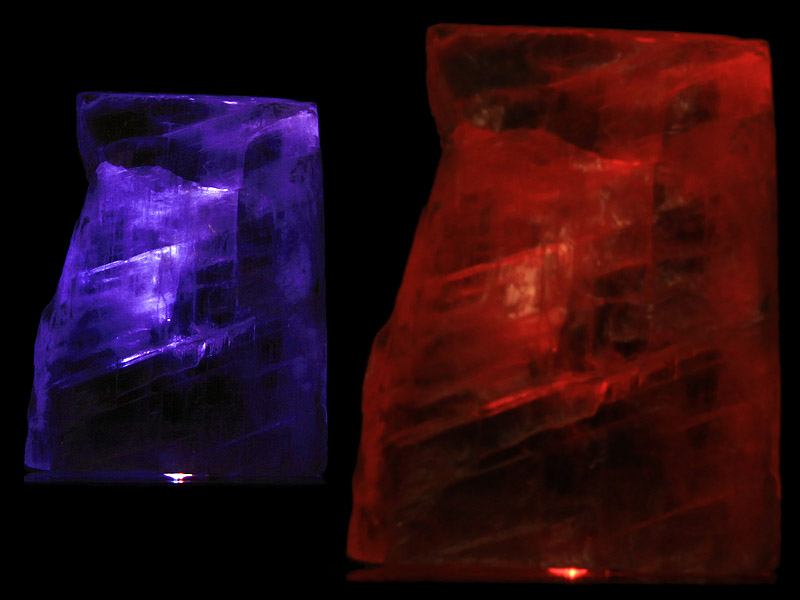

Aktuell leuchtet das Marienglas jede Nacht in allen Regenbogenfarben und davor sitzt ein Kind mit glänzenden Augen.


Link an den Anfang


Funktionsbeschreibung

Die kleine Marienglasleuchte hat den folgenden Funktionsumfang:

Nun kann man sich Fragen warum mit Spatzen nach Kanonen geworfen und warum ich dafür einen Mega8 spendiert habe. Die Antwort ist ganz einfach, weil ich noch welche herumliegen hatte.

Link an den Anfang


Umsetzung und Realisierung

Systemaufbau
Systemaufbau


Bei diesem Projekt handelte es sich mehr oder weniger um eine Adhock-Aktion. Von der Schaltplanerstellung bis zur Umsetzung und Fertigstellung vergingen nur 2 Tage. Auf die Herstellung einer professionellen Platine wurde aus Zeit- und Kostengründen verzichtet.
Die Schaltungsteile wurden in einem Schaltplan mit Eagle von Cadsoft zusammengesetzt.
Die Programmierung erfolgte mittels BASIC basierter Programmiersprache AVR-BASCOM. Bei BASCOM handelt es sich um einen Basic-Compiler welcher von der Firma MCS Electronics in Holland entwickelt und verkauft wird.


Link an den Anfang

Stücklisten

Die folgenden Teile und Baugruppen wurden für die Marienglasleuchte verarbeitet:

Stückliste für die Marienglasleuchte
Menge Bauteile Beschreibung Lieferant Bestellnummer Maße Preis
1 X1 Hohlstecker-Buchse Reichelt Elektronik HEBL21 øi= 2,1mm 0,54 €
3 R2, R3, R4 Metallschichtwiderstand 1,2k Ohm Reichelt Elektronik METALL 1,20K RM10 0,25 €
1 R1 Metallschichtwiderstand 10k Ohm Reichelt Elektronik METALL 10,0K RM10 0,08 €
2 R6, R8 Metallschichtwiderstand 60 Ohm Reichelt Elektronik METALL 59,0 RM10 0,16 €
1 R7 Metallschichtwiderstand 140 Ohm Reichelt Elektronik METALL 140 RM10 0,08 €
1 R5 Metallschichtwiderstand 150 Ohm Reichelt Elektronik METALL 150 RM10 0,08 €
1 C4 Keramik-Kondensator 47nF Reichelt Elektronik KERKO 47N RM5 0,09 €
3 C1, C2, C3 Keramik-Kondensator 100nF Reichelt Elektronik KERKO 100N RM5 0,06 €
3 Q1, Q2, Q3 Transistor NPN 45V 0,1A 0,5W BC547B Reichelt Elektronik BC 547B TO-92 0,12 €
1 SV1 2x50pol.-Stiftleiste, gerade für ISP6 Reichelt Elektronik SL 2X50G 2,54 RM 2,54 0,70 €
1 IC1 ATMega8 AVR-RISC-Controller Reichelt Elektronik ATMEGA 8L8 DIP DIL-28 2,53 €
1 -- IC-Sockel, superflach, gedreht, schmal Reichelt Elektronik GS-28P-S DIL-28 0,42 €
1 RGBLED Full-Color RGB-LED Conrad Electronic 185353 - 62 5mm 2,98 €
1 -- Kleingehäuse, Kunststoff Reichelt Elektronik GEH KS 21 72x50x21mm 0,84 €
4 -- Gehäusefüße selbstklebend Conrad Electronic 525804 - 62 10 mm x 2 mm 0,14 €
Stückliste für die Marienglasleuchte


Hinweis: Bestellnummern und Preise beziehen sich auf den Zeitpunkt der Projektumsetzung Februar 2011 und können abweichen!!

Link an den Anfang


Schaltpläne

Der Schaltplan zu diesem Projekt liegen als Eagle-SCH-Datei vor und befinden sich weiter unten im Bereich Dokumente aufgelistet. Für alle welche kein Eagle besitzen anbei der Schaltplan als PDF-Datei. Das PDF befinden sich hier unter dem Link zum Download.

Marienglasleuchte

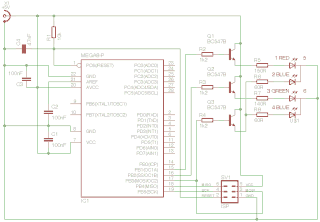

Schaltplan für Marienglasleuchte Sheet 1


Link an den Anfang


Bestückpläne

Bestückpläne für dieses Projekt gibt es nicht! Alle Informationen sind in den beigefügten Dokumenten enthalten.

Link an den Anfang


PCB's

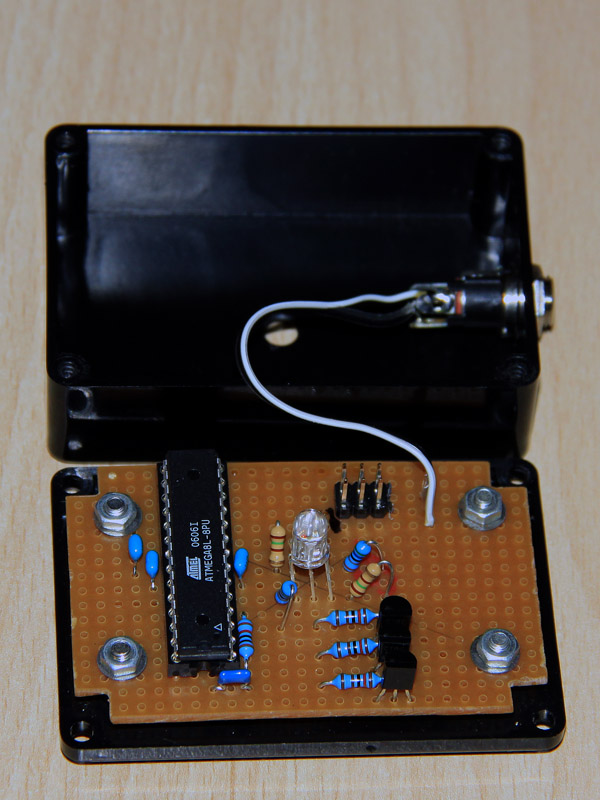

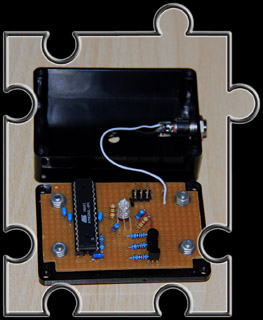

Informationen und Daten zu PCB's für dieses Projekt gibt es nicht! Der Aufbau der PCB erfolge auf Lochraster. Alle Informationen sind in den beigefügten Dokumenten enthalten.

Link an den Anfang


Software

Die Software für die Marienglasleuchte wurde in BASCOM-AVR einem Basic Compiler der Firma MCS-Electronics erstellt und hier zum Download zu verlinken!
BASCOM-AVR Sourcecode zur Marienglasleuchte BASCOM-AVR Sourcecode zur Marienglasleuchte BIN-File zur Marienglasleuchte BIN-File zur Marienglasleuchte
HEX-File zur Marienglasleuchte HEX-File zur Marienglasleuchte Marienglasleuchte Sourcecode als RTF-File Marienglasleuchte Sourcecode als RTF-File


Link an den Anfang


Dokumentation und Daten

An dieser Stelle befinden sich die Dokumente zur Entwicklung. Speziell befinden sich hier die jeweiligen Eagle-Dateien für Schaltpläne und PCB's.

Eagle-Datei Schematic zur Marienglasleuchte Eagle-Datei Schematic zur Marienglasleuchte


Link an den Anfang


Mitgeltende Unterlagen und Sonstiges

Bei den verwendeten Bauteilen handelt es sich ausschließlich um Standardbauteile. Aus diesem Grund entfällt die Notwendigkeit tiefergehender Beschreibungen und Dokumentationen. Auß den Schaltplan-Daten sind keine Arbeitsdokumente vorhanden.



Link an den Anfang


Marienglas in der Marienglashöhle
Marienglas in der Marienglashöhle
